Kabelrinne, leicht

EAN: 4013339948161

bevorzugte VPE:

2 x 3 m

Mengeneinheit:

m

=

M

Bauaufsichtliche Prüfzeugnisse, Brandschutztechnische Beurteilungen

AbP-MPA-E-16-011

Allgemeines bauaufsichtliches Prüfzeugnis

B-Beurteilung-Kabelrinne-RLVC-mit-Abhaengung-HU-und-KTAG-MLAR

Brandschutztechnische_Beurteilung

Kabelspezifische Verlege Systeme

SINF-FP-0001-DE-A

Sicherheitshinweise

MOHW-FP-0001-A-DE

Kabelspezifische Verlege Systeme KFO Kabelrinne RLVC...

Artikelbeschreibung

Kabelrinne, 60x200x3000 mm, t=0,75 mm, gelocht, CITO, Stahl, bandverzinkt DIN EN 10346, mit angeprägtem Verbinder

ETIM

ETIM Keywords

Kabelbahn
Kabelpritsche
Kabelrinne
Kabeltrasse
Kabelwanne
Kabeltragsystem

Exkl. Zubehör

Befestigungszubehör exklusive

Erforderliche Schrauben für Stoßstelle bitte gesondert bestellen.
Bedarf: 4 Stück FLM 6X12 je Stoßstelle

Befestigungszubehör exklusive

Erforderliche Schrauben für Stoßstelle bitte gesondert bestellen:
4 FLM 6X12

Artikellangbezeichnung

Kabelrinne, leicht, nach DIN IEC 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen.
Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!
Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen!
VDE zertifiziert!

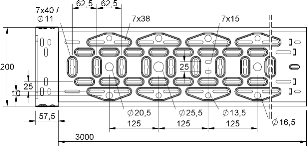

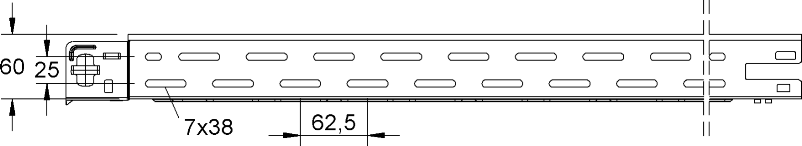

Abmessungen (ca. Maße) H x B : 60 x 200 mm

Materialstärke t : 0,75 mm

Schlüssellochperforation : 7 x 40 mm und Ø 11 mm
Abstand : 64 mm

mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm
Abstand : 127,5 mm

symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm
symmetrischer Abstand : 145 mm
Abstand : 127,5 mm

Lieferlänge L : 3000 mm

Nutzbarer Querschnitt : 11800 mm²

Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Gewicht

Gewicht Mengeneinheit

1,873 kg

/ m

Nettogewicht in kg pro 100

187 kg

/ 100m

Physische Artikeldimensionen

Höhe

65,40 mm

Breite

203,50 mm

Tiefe / Länge

3058 mm

Belastungsangaben (nicht gültig für den Funktionserhalt)

Befestigungsabstand (m)

Verpackungsstufen

6 Meter = 1 Bund

kleinste VPE

bevorzugte VPE

Länge

3058 mm

Breite

209 mm

Höhe

71,00 mm

Bruttogewicht

11 kg

Volumen

0,045 m³

Mindestmenge

6,00 m

Höchstmenge

6,00 m

336 Meter = 1 Gestell

Länge

3058 mm

Breite

1162 mm

Höhe

1120 mm

Bruttogewicht

725 kg

Volumen

3,979 m³

Mindestmenge

336,00 m

Höchstmenge

336,00 m

Ausschreibungstext

Kabelrinne, leicht, nach DIN IEC 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen.
Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!
Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen!
VDE zertifiziert!
Abmessungen (ca. Maße) H x B : 60 x 200 mm
Materialstärke t : 0,75 mm
Schlüssellochperforation : 7 x 40 mm und Ø 11 mm
Abstand : 64 mm
mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm
Abstand : 127,5 mm
symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm
symmetrischer Abstand : 145 mm
Abstand : 127,5 mm
Lieferlänge L : 3000 mm
Nutzbarer Querschnitt : 11800 mm²
Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
NIEDAX Modell-Nr. : RLVC 60.200
EP Material__________ EP Lohn__________
Einheitspreis/Meter

Sicherheit & Umwelt

REACH-Datum

05.11.2025

REACH-Info

Konform

RoHS-Info

Konform

Ursprung & Außenhandel

Herkunftsland

DE

Statistische Warennummer

73089059

Klassifizierung eCl@ss

aktuelle Version

eClass 9.0

aktuelle Version/Klasse

27400502

vorletzte Version

eClass 8.1

vorletzte Version/Klasse

27400502

Klassifizierung ELDAS

ELDAS Artikel-Nr.

127050828

Montageanleitung

MOAL-KR-0001-DE-C

Kabelrinne RLVC...

MOAL-KR-0008-DE-C

CITO Formstücke

Systemübersicht

SYUE-KR-0011-D

Systemübersicht Kabelrinnen Kantenhöhe 60 mm

Informationsseiten, speziell

TABE-KR-0002-DE-C

Fassungsvermögen Kabelrinnen

Informationsseiten, allgemein

PICT-NX-0001-DE-L

Niedax Pictogramme

AINF-NX-0002-DE-D

Informationen Verzinkter Stahl

Step-Dateien

Step-Datei

NDX_RLVC_60-200_MED_214.step

Zugehörige Produkte

Zugehörige Deckel/Deckelzubehör

Modell-Nr.

Beschreibung

RD 200

Deckel für KR/-leiter, mit Stoßleiste, 202x3000 mm, t=0,75 mm, Stahl, bandverzinkt DIN EN 10346

RDHF 9 E2

Deckelhaltefeder, Edelstahl, Werkstoff-Nr.: 1.4310

RDHK 60 E2

Rinnen-Deckelhalteklammer, Höhe 58 mm, Edelstahl, Werkstoff-Nr.: 1.4310

RDRS 9

Drehriegel mit Sicherungsmutter DIN EN ISO 10511 für KR-System, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RDV 200

Deckel für KR/-leiter, m. Stoßleiste, 202x3000 mm, t=0,75mm, m. Drehr., Stahl, bandverzinkt DIN EN 10346

Zugehörige Formstücke

Modell-Nr.

Beschreibung

RA 60.200

Reduzier-/Abschlussstück für KR, 60x200 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RBA 60.200

Bogen 45° für KR, 60x202 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RBAV 60.200

Wink. Formstück 0-90° für KR, 60x200 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

REK 60

Eckanbaustück für KR, Höhe 60 mm, mit ungelochtem Seitenholm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RES 60.200

Bogen 90° für KR, 60x202 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RGS 60.200

Bogen für KR, verstellbar, vertikal, 60x200 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RGV 60

Gelenkverbinder, vertikal, Höhe 47 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RKS 60.200

Kreuzung für KR, 60x202 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RTA 60.200

Anbau T-Stück für KR, 60x202 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RTS 60.200

T-Stück für KR, 60x202 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

Zugehörige Trennstege

Modell-Nr.

Beschreibung

RW 50

Trennsteg, 47x3000 mm, t=0,75 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör

RW 60

Trennsteg, 55x3000 mm, t=0,75 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör
